品目五、采油树天然气 喷涂生产线 电气控制系统

一、采油树天然气喷涂生产线电气控制系统功能概述

 整个电气系统采用集中控制，核心元件采用PLC及HMI控制，PLC采用西门子系列产品，HMI采用台湾HITECH的PWS产品，所有设备均由PLC进行控制。
 温度控制系统采用RKC数字智能化温控仪，当热电阻将加热信号送到温控仪，由温控仪对电气加热设备进行恒温控制，烘道温度在温控仪上设定。
 各个系统均有手动、自动操作方式，当系统处于手动方式进行，当处于手动方式时，所有设备可单独进行打开关闭；当处于自动方式时，各系统能按设定程序进行。
 所有设备可在触摸屏上启动/停止，也可在控制台上的按钮上进行控制。并在操作台上所有设备的运行显示,操作台上设有急停按钮，一有紧急情况，可立即按下急停钮，所有设备完全停止。
 喷漆室送、排风机采用联锁电路，当有一台风机停止工作时，整个喷漆系统停止工作，并给出相应的报警信号。
 烘干室循环风机及加热器有联锁装置，加热时先送风后加热；加热过程中一旦风机有故障，加热器停止工作，同时报警;停止加热时，加热器首先停止，循环风机继续工作10分钟后停止工作。
 喷漆房内设置可燃气浓度检测装置,当溶剂浓度达到爆炸极限的25%时，立即报警。同时启动相应的设备联锁，确保设备使用安全。
 输送系统具有电机过载短路保护系统，自行葫芦小车的运行由PLC 进行连锁控制。
 电气元器件选用国内外优质元件，关键元件选用国际著名公司产品.
 各电气设备和电器元件的安装，符合国家（行业）相关标准的规定。喷漆室内电气设备均采用防爆措施。确保设备使用安全。

二、采油树天然气喷涂生产线电气控制系统电气系统安装规范
① 线体走线采用镀锌金属管铺设方式，简单、可靠、便宜。

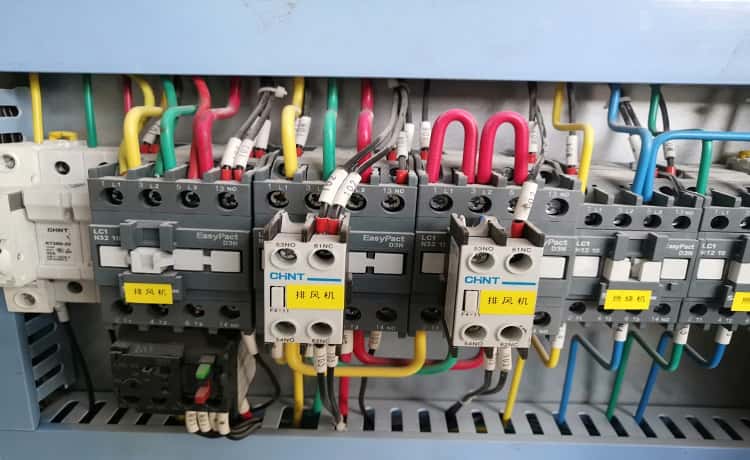

② 电柜选用标准制造的产品，外表喷塑，美观大方、经久耐用。内部为框架式结构，组合方便，便于维修保养。
③ 电柜设置照明灯，门一打开，灯就亮，方便用户维修柜内元器件。
④ 柜内设置图纸资料盒，方便维修人员维护、检修电气元件。
⑤ 电线线号选用线号打印机打印，字迹清晰、不易脱落、经久耐用。
⑥ 电缆两端装有名牌公司专用的电缆标记号，上面打印有电缆代号、来去路径等信息，查找故障方便快捷。

7、采油树天然气喷涂生产线质量保证与售后服务
1) 质量保证：
 我公司生产的全部产品质保期为1年。
 在质保期内如因设备的质量问题造成损坏，乙方免费维修。
 在质保期内如因甲方原因造成的损坏，乙方有义务及时维护，只收取适当的成本费用。
 质保期满后,设备的维修由供方提供,供方只收取更换零部件的零部件成本费，不再收取其他费用。
 供方有较强的后勤保障能力，存有一定的备件、易损件，能及时提供给用户。
2) 售后服务：
 在工作时设备出现问题，我方4小时内进行电话或传真指导维修；
 如果电话或传真不能解决问题，我司维修人员在48小时之内赶到现场；
 设备交货后我方每半年回访一次用户，了解设备的使用情况
