3.钢铁件 涂装烘烤生产线 烘干室
  有效工作尺寸：15米×4米×2.3米（长×宽×高）
由室体、加热装置、烘干室底座桥架组成。

3.1、钢铁件涂装烘烤生产线室体：室体板内外板为彩色镀锌钢板，中间填充材料为(岩棉)保温材料，内外板与保温材料整体压制而成，保温板厚度75mm，内外钢板厚0.5mm，包边采用0.6镀锌板，工件进出口门洞根据工件尺寸洞开，炉体采用桥架结构，高度距地面1.5米，即工件进出口低于炉体加热工作区域，在保证工件通过的前提下，使炉内温度无外溢。

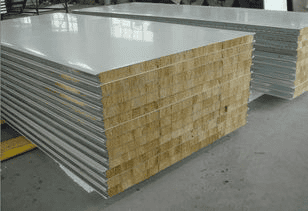

保温板具有公、母插口接头及钢结构框架系统，热桥系数小。考虑房体的牢固性，整个房体均匀布置加固梁。因此室体均选用澳大利亚生产线生产的保温板，结构具有外表美观、保温性能好、具不燃性，防火性能A级。抗震动、重量轻、强度高及安全性好的特点，该板具有以下特点：
   轻型、新颖、造型美观；
   保温、隔热、隔声性能优良；
   强度、刚度、稳定性、抗冲击、抗震性能好，具有耐腐蚀，耐大气性好；
预制装配化程度高、施工快捷、耐久性好、防水及使用寿命长；
有良好的防腐性和耐侯性，耐盐雾性≮500h
该板具有子、母口插接接头，无任何热桥。
因此本设备室体均选用澳大利亚生产线生产的保温板。

岩棉板主要技术性能指标
技术性能     技术指标     备注
导热系数　W/(mk)     0.026-0.035     常温
渣球含量%（颗粒直径）0.25     10以下     符合GB11835-89
不燃性     A     符合GB5464
纤维直径（μ）     4-7
工作温度（℃）     -268-700
酸度系数     ＞1.5     SiO2+Al2O3
CaO+MgO
吸湿率（%）     ＜5
密度公差（%）     ±10     符合GB11835-89

3.2、钢铁件涂装烘烤生产线加热装置：烘干室加热由两种加热装置组成，翅片式碳钢电加热管及远红外碳纤维电加热器，分别均匀置于室体侧壁和烘干室底部。

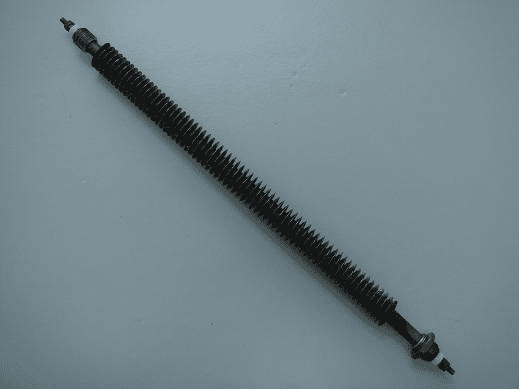

 3.2.1、翅式电加热管：加热具有升温迅速、热滞后小、发热均匀、热辐射传递距离远、热交换速度快等特点。其寿命（连续点烧）≥6000小时以上（6000---15000）并且维修更换方便。


3.2.2、远红外碳纤维电加热器，采用世界上最新发热技术---远红外碳纤维、碳晶板发热系统，热转换率高达99%，功耗低、效率高，可完全独立作为室内主要供暖设备。采用远红外辐射式取暖，通电2-3分钟即热，升温迅速、加热平稳，受热均衡、散热理想，比一般电采暖省电40%-60%，比传统采暖节省一半以上的费用。

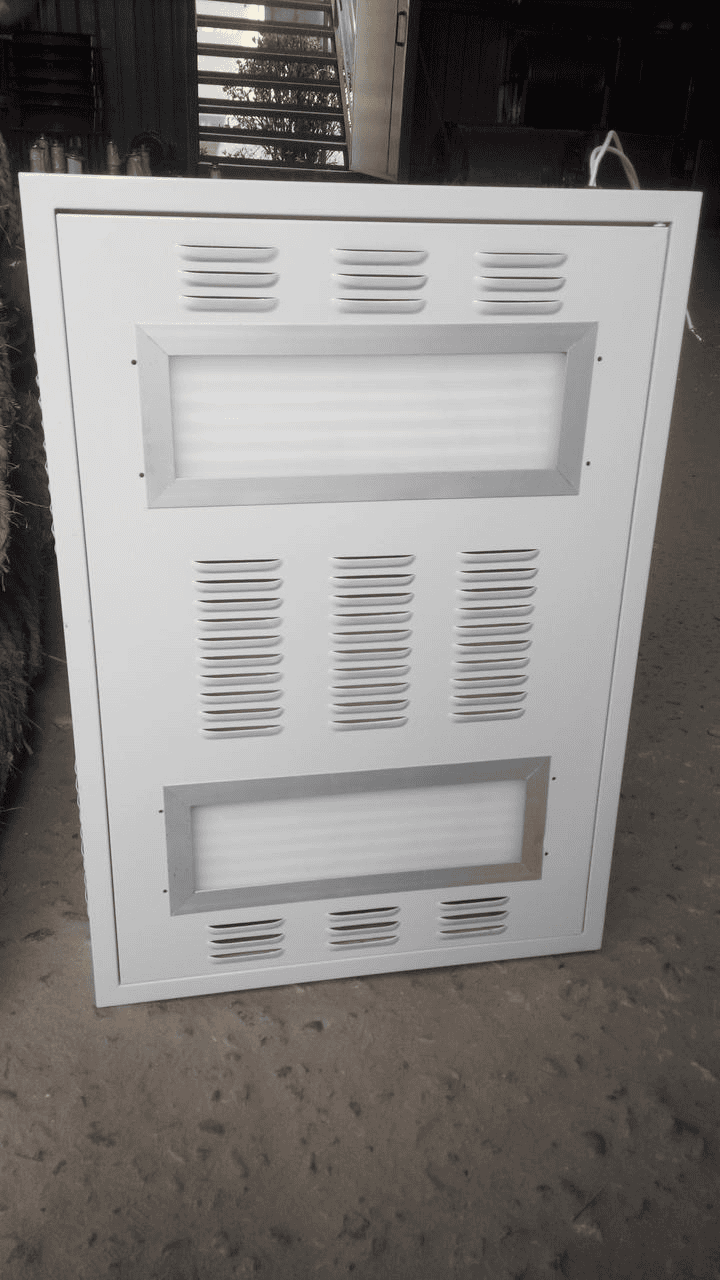

                             远红外碳纤维板
烘干室各部件配置参数

序号	名  称	规        格	数   量
1	板  材	厚 75mm	173mm
2	远红外碳纤维加热器	功率 2kw	40个
3	翅式电加热管	功率2kw	35根
4	钢材	抱箍、支撑梁	一套
5	检修门	0.8米×1.98米
6	底部桥架	高度1.5米	一套
7	辅料		一套
8	控制箱		一个

4.钢铁件涂装烘烤生产线悬挂输送链

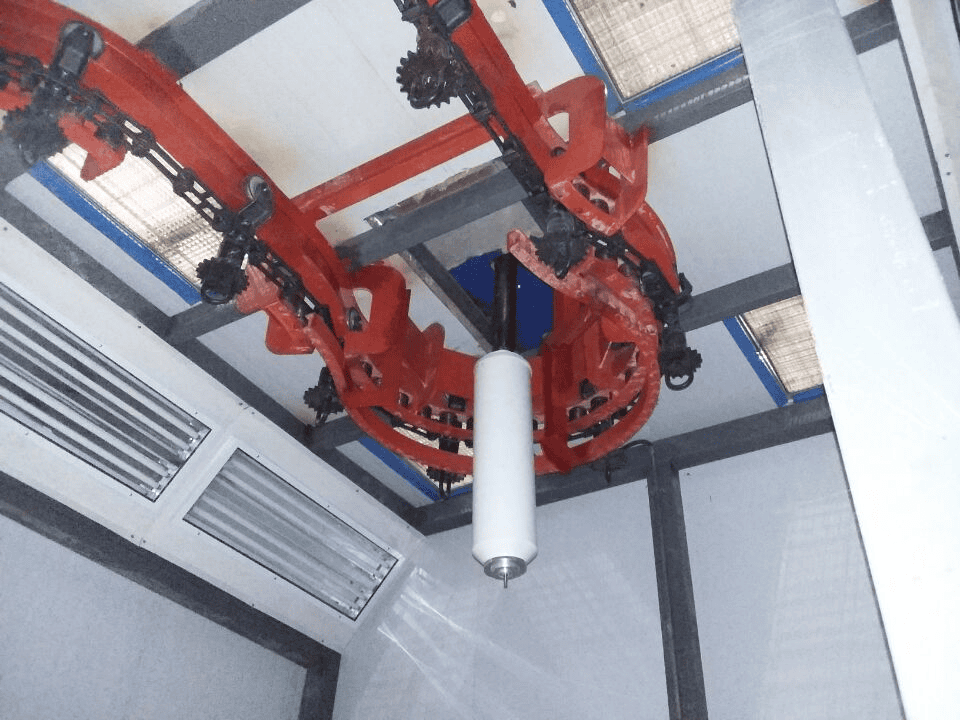

选用牵引方式的悬挂输送机，采用封闭轨轨道截面，牵引链条为双吊重滚轮和导向滚轮链，承载吊具根据工件形状进行配制。

输送机的选型：
输送机的使用在很大程度上取决于输送机的选型，如果输送机选型合理、路线布置得当、设备维护及时，其使用寿命一般应在8～10年以上。     运行初期输送机轨道踏面高度的磨损量为每月0.15～0.20mm，牵引链的磨损延长量为线路全长的0.3～0.5%。经过一段跑合时间，磨损情况明显好转，处于正常磨损阶段。我们的目的在于如何延长正常磨损阶段的时间，而输送机选型合理是保证其正常磨损的先决条件。
输送机型号的选择主要决定于以下诸因素：
输送物件的重量（包括吊具重量）、外形尺寸及其吊挂方式；
线路长度及其复杂程度，即水平回转段和垂直弯曲段的多少；
输送机的环境工作条件及工作班次；
输送机的运行速度及生产率；
特殊的工艺要求

QXT-250系列输送机组成：
输送机主要由驱动装置、张紧装置、回转装置、链条、滑架、轨道、吊具、润滑装置组成。
链条：选用QXT-250模锻链。链条节距250mm，单点吊重≧50kg。各链节由外环，内环和销轴组成，外环中部有一加强筋，以增大外环的刚性，内环端部在铅垂直面内呈圆弧凸起，已保证链条在垂直弯曲段运动时的挠性。

                    单板QXT250型

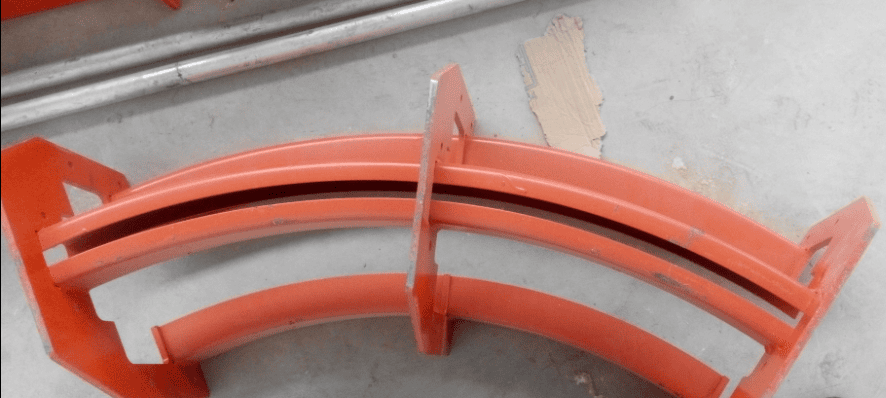

轨道：输送机系统整个轨道为一闭合环路，由直轨段、水平弯轨和垂直弯轨组成，轨道连接由固定接头和活动接头连接方式，根据输送要求进行选配。输送机轨道采用16#工字钢。

                  轨道
